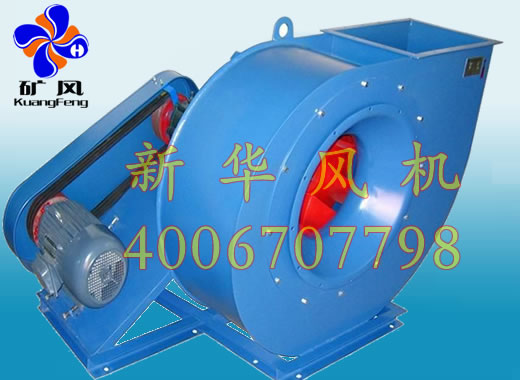

.用途
4-68型離心通風機一般用于工廠及大型建筑物的通風換氣，既可用作輸入氣體，亦可用作輸出氣體，本風機可輸送空氣或其它不自燃、不易爆、不揮發、對人體無害、對鋼材無腐蝕性之氣體，且氣體內不得有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3，氣體溫度不得超80℃。
型式
本風機通常制成單吸入式，機號有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二個機號。
風機可制成右旋或左旋兩種型式，從電機一端正視，葉輪按順時針方向旋轉者稱右旋風機，以“右”表示，反之，稱左旋風機，以“左”表示。
風機的出口位置，以機的出風口角度表示，“左”“右”均可制成0度、45度、90度、135度、180度、225度共六種角度。
風機的傳動方式分A、B、C、D四種，№2.8～5采用A式，以電機直聯傳動，風機的葉輪、機殼直接固定在電機軸和法蘭盤上(電機用D2/T2型)；№6.3～12.5采用懸臂支承裝置，又分為C式(皮帶傳動，皮帶輪在軸承外側)和D式(用聯軸器聯接傳動)兩種傳動方式；№16、20則為B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。
結構特征
4-68型風機的№2.8～6A主要由葉輪、機殼、進風口等部分配電機直聯組成?！?.3～20除上述部分外還有傳動部分：
葉輪：由12片后傾機翼形葉片焊接于弧錐型的輪蓋與平板輪盤中間，均用鋼板制造，并經靜動平衡校正和超速運轉實驗，空氣性能良好，效率高，運轉平穩。
機殼：機殼是普通鋼板焊接而成的蝸形體，機殼作成兩種不同型式，№2.8～5機殼作成整體，不能拆開，№16B、20B機殼作成三開式，除沿中分水平面分 為兩半外，上半部再沿垂直中心線分為兩半，用螺栓連接，以便維修時可垂直吊出轉子。
進風口：作成收斂式流線型結構，用螺栓固定于風機入口一側。

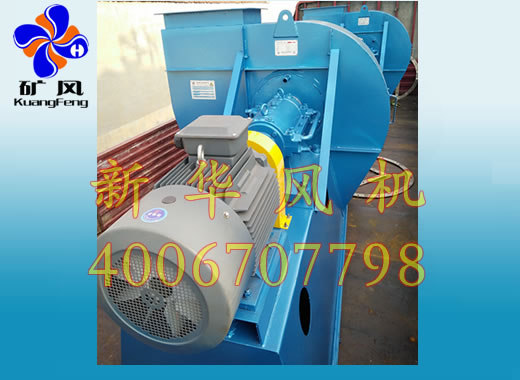

傳動組：由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器等組成。主軸由優質鋼加工制作?！?.3～12.5四個機號，軸承箱整體結構且裝有溫度計和油標，№16B、20B兩個機號風用二只并列軸承座，在軸承座上裝有溫度計，采用軸承潤滑脂潤滑。
性能選擇與應用
本風機的性能均按無因次性能曲線(圖1)和無因次工況點性能(表1)換算：
無因次特性曲線換算為有因次公式為
全壓P=·ρ·u22? (Pa)
流量Q=
·
?? (m3/h)
式中：
D2—葉輪葉片外緣直徑 (m)
u2—葉輪葉片外緣線速度? (m/s)
ρ—氣體密度
1、設計和使用單位根據所需流量和全壓從性能表中確定風機機號及所配電機。
2、性能表中每一轉速的性能是將最高效率90%范圍內的性能按流量等分為七個性能點，訂貨時以性能表為準。
3、風機出廠的合格品性能是在給定流量下全壓值不超過±5%。
4-68型離心通風機無因次性能表
|
工況點 代號 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
|
0.165 |
0.185 |
0.205 |
0.225 |
0.245 |
0.265 |
0.285 |
|
|
0.498 |
0.487 |
0.472 |
0.450 |
0.422 |
0.388 |
0.350 |
|
η |
0.876 |
0.903 |
0.922 |
0.930 |
0.920 |
0.885 |
0.847 |
|
N |
0.094 |
0.100 |
0.104 |
0.109 |
0.112 |
0.116 |
0.118 |
上圖及上表只適用于Re>5×106時，當Re<5×106時，應根據實驗結果進行相應修正。
Re=
式中：
Re—雷諾數
D2—葉輪葉片外緣直徑 (m)
u2—葉輪葉片外緣線速度? (m/s)
r—運動粘性系數 (0.15×10-4m2/s)
4、性能表中提供的參數，系按氣體溫度t=20℃，大氣壓力P=101325Pa，氣體密度ρ=1.2kg/m3時空氣介質計算。
5、如使用條件與給定條件不符時，性能應按下列公式計算：
eq \o\ac(○,1)1改變密度ρ、轉速n時的換算式：
????
?????
eq \o\ac(○,2)2改變轉速n，大氣壓力Pa，氣體溫度t時的換算式：
?????
??????
6、在性能表中：
所需功率：
N=
式中：
Q—流量(m3/h)
P—全壓(Pa)
η—全壓效率
η1—機械效率，按表2選擇
表2
|
傳動方式 |
機械效率η1 |
|
電動機直聯傳動 |
1.00 |
|
聯軸器直聯傳動 |
0.98 |
|
三角帶傳動 |
0.95 |
表3
|
軸功率 |
電機容量貯備系數K |
|
<0.5 |
1.5 |
|
>0.5-1 |
1.4 |
|
>1-2 |
1.3 |
|
>2-5 |
1.2 |
|
>5 |
1.15 |
選用電機功率不得低于所需功率數值。
7、流量過多或不足時的處理：
在使用時，常常發處流量過多或不足的現象，產生這種現象的原因很多，主要由于管網中的阻力時大時小。如在使用過程中，經過較長時間逐漸減少，或在短時間內突然減少，主要是由于管網堵塞。
在風機新安裝后進行正式運轉時，就發生流量過大或不足現象，產生這種現象的原因主要有下列幾點：
(1)管網阻力實際值與計算值相差過大。
一般管風特性方程式：P=uQ2，式中K—阻力系數，如實際值u小于計算u，則流量增大，若實際值K大于計算值K，則流量減少。見圖2右
(2)選擇時未考慮風機本身全壓偏差ΔP影響。
當風機實際全壓為正偏差時，則流量增大，為負偏差時，則流量減少。見圖2左。
圖2管網阻力與風機性能關系圖
在風機新安裝后開始運轉時，或在使用過程中發生流量過大或過小時，可采用下列方法之一消除之：
eq \o\ac(○,1)1利用節流裝置的啟閉程度以調節流量。
eq \o\ac(○,2)2變動風機轉數以增減流量，但不得大于性能表中該機號的最大轉速，因為風機的流量Q、全壓P、主軸轉速n、軸功率N，四者有下列關系：
eq \o\ac(○,3)3調換新的壓力較高或較低的風機，以增減流量。
eq \o\ac(○,4)4改變管網阻力系數u減少或增大流量。
安裝、調整、試運轉
1、安裝前：應對風機各部件全面檢查，查看機件是完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等，如發現問題，應予以修復。
2、安裝時：注意檢查機殼，殼內不應有掉入或遺留的工具和雜物，在一些結合面上，為了防止生銹減少拆卸困難，應涂上一些潤滑脂或機械油。風機與地基結合面，機殼與進出口風管道聯接面均就調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。
3、安裝要求：
eq \o\ac(○,1)1按圖紙所示位置與尺寸進行安裝，為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸
eq \o\ac(○,2)2安裝№6.3D～12.5D時，要保證風機主軸的水平和電機軸的同軸度，聯軸器的安裝符合彈性聯軸器安裝的技術要求。
對C式傳動風機，主軸三角帶輪與電機三角帶輪相對應的槽不得錯位。
eq \o\ac(○,3)3安裝后：試撥傳動組，檢查是否有過緊、刮蹭或碰撞現象，如有應排除之。
4、風機的試運轉：
全部安裝完畢，在總檢合格后，方可進行試運轉。
為防止電機因過載燒毀，在風機啟動和試運轉時必須在無載荷（關閉管道中的閥門）的情況下進行，如情況良好，再逐步打開閥門，直至作滿載正常工作的連續運轉試驗。
新安裝的試運轉時間不少于2小時，修理安裝的試運轉時間不少于半小時，如無異?，F(xiàn)象發生，方可正式使用。
風機所選用的功率，系指在特定工況下正常功耗加上機械損失和應有的儲備量而言，在運轉過程中應嚴格控制電流，不得超標。
操作
1、風機啟動前，應進行下列準備工作：
eq \o\ac(○,1)1關閉調節門。
eq \o\ac(○,2)2檢查風機各部間隙尺寸，轉動部分與固定部分有無刮蹭、摩擦及碰撞現象。
eq \o\ac(○,3)3在葉輪的半徑方向、聯軸器或皮帶輪附近均不許站人，聯軸器或皮帶輪應加裝安全罩，用戶自備。
eq \o\ac(○,4)4檢查軸承潤滑劑是否達標。
2、當風機啟動，達到正常轉速時，逐漸開大閥門直至規定負荷為止，運轉過程中軸承溫升不得高于40℃，表溫不高于70℃。
3、如發現風機有劇烈的振動、撞擊、軸承溫度迅速上升等常現象時，必須緊急停車，查明原因。
維護
1、風機及其系統不許帶病運行。
2、風機應由專人保管、專人使用。
3、風機的維護必須在停機斷電時進行，斷電后主開關應有專人監護。
4、風機維修、試車時禁止兒童及無關人員和行動不便者在場圍觀。
5、風機試車時，在風機進出口方向十米之內不許站人。
6、風機維修前后均應清點工具及其它用品，以防遺留在風機及管道內部。
7、除每次檢修后應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。
8、定期檢查風機及氣體輸送管道內部的灰塵、污垢等雜質，并防止銹蝕。一般在使用1000小時后，應檢查一次，一年大修一次。
9、6.3以上風機對軸承箱的溫度計及油標的靈敏性要定期進行檢查。
10、發現皮帶拉長形成打滑現象應及時調整。
故障產生原因
1、軸承箱振動劇烈：
eq \o\ac(○,1)1風機軸與電機軸不同心，聯軸器裝歪。
eq \o\ac(○,2)2機殼或進風口與葉輪摩擦。
eq \o\ac(○,3)3基礎的剛度不夠或不牢固。
eq \o\ac(○,4)4葉輪鉚釘松動或葉輪變形。
eq \o\ac(○,5)5葉輪軸盤孔與軸配合松動，聯軸器螺栓松動。
eq \o\ac(○,6)6機殼與支架，軸承箱與支架，軸承箱蓋與座等聯接螺栓松動。
eq \o\ac(○,7)7風機進出氣管道安裝不良。
eq \o\ac(○,8)8葉輪變形、葉輪磨損、葉片有積灰污垢及軸彎曲。
2、軸承溫升高：
eq \o\ac(○,1)1軸承箱振動劇烈。
eq \o\ac(○,2)2潤滑脂質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不當。
eq \o\ac(○,3)3 軸承箱蓋和座聯接螺栓的緊力過大或過小。
eq \o\ac(○,4)4軸與滾動軸承安裝歪斜，前后兩軸承不同心。
eq \o\ac(○,5)5滾動軸承損壞或軸彎曲。
3、電機電流過大和溫升過高：
eq \o\ac(○,1)1開車時進氣管道內閘門或節流閥未關嚴。
eq \o\ac(○,2)2風機輸送的氣體密度過大或溫度過低使壓力過大。
eq \o\ac(○,3)3電機輸入電壓過低，電源單相斷電或電機轉速增大。
eq \o\ac(○,4)4聯軸器聯接不正，皮圈過緊或間隙不勻。
eq \o\ac(○,5)5受軸承箱振動劇烈的影響。
單機成套供應范圍
1、傳動方式為A式：風機一臺，配套電機一臺，地腳螺栓一付（4套）。
2、傳動方式為C、B式：風機一臺，配套電機一臺，電機滑軌一付（2套），地腳螺栓一付（№6.3為4套，№8以上為8套）。電機皮帶一只，三角帶一付。
3、傳動方式為D式：機一臺，配套電機一臺，地腳螺栓一付（№6.3為4套，№8以上8套）。聯軸器一套。
4、按雙方成交協議實施。
訂貨須知
訂貨時須注明風機的機號、轉速、風量、風壓、出風口角度和旋轉方向，以及電機型號、功率、轉數等。
4-68№2.8A、3.15A性能與選用件表
|
機號 № |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
橡膠墊 （4個） |
螺栓4個 （GB799－88） |
螺母4個 （GB6170-86） |
墊圈4個 （GB96-85） |
|||||||||
|
2.8 |
A |
2900 |
1 |
970 |
1131 |
78.5 |
0.39 |
0.59 |
Y802-2 |
1.1 |
11×70 |
M8×160 |
M8 |
8 |
|
2 |
970 |
1319 |
83.2 |
0.43 |
0.65 |
|||||||||
|
3 |
961 |
1508 |
86.5 |
0.47 |
0.71 |
|||||||||
|
4 |
921 |
1696 |
87.9 |
0.49 |
0.74 |
|||||||||
|
5 |
853 |
1885 |
86.1 |
0.52 |
0.76 |
|||||||||
|
6 |
764 |
2073 |
80.1 |
0.55 |
0.77 |
|||||||||
|
7 |
657 |
2262 |
73.5 |
0.56 |
0.78 |
|||||||||
|
2.8 |
A |
1450 |
1 |
245 |
565 |
78.5 |
0.049 |
0.07 |
Y801-4 |
0.55 |
11×70 |
M8×160 |
M8 |
8 |
|
2 |
245 |
660 |
83.2 |
0.054 |
0.08 |
|||||||||
|
3 |
235 |
754 |
86.5 |
0.057 |
0.09 |
|||||||||
|
4 |
225 |
848 |
87.9 |
0.060 |
0.09 |
|||||||||
|
5 |
215 |
942 |
86.1 |
0.066 |
0.10 |
|||||||||
|
6 |
186 |
1037 |
80.1 |
0.067 |
0.10 |
|||||||||
|
7 |
166 |
1131 |
73.5 |
0.071 |
0.11 |
|||||||||
|
3.15 |
A |
2900 |
1 |
1245 |
1825 |
79.9 |
0.79 |
1.11 |
Y90S-2 |
1.5 |
11×70 |
M8×160 |
M8 |
8 |
|
2 |
1245 |
2093 |
84.3 |
0.86 |
1.20 |
|||||||||
|
3 |
1225 |
2362 |
87.3 |
0.92 |
1.29 |
|||||||||
|
4 |
1176 |
2630 |
88.6 |
0.97 |
1.36 |
|||||||||
|
5 |
1098 |
2899 |
87.0 |
1.02 |
1.37 |
|||||||||
|
6 |
980 |
3167 |
81.3 |
1.06 |
1.38 |
|||||||||
|
7 |
853 |
3435 |
75.2 |
1.08 |
1.40 |
|||||||||
|
3.15 |
A |
1450 |
1 |
313 |
912 |
79.9 |
0.10 |
0.14 |
Y801-4 |
0.55 |
11×70 |
M8×160 |
M8 |
8 |
|
2 |
313 |
1047 |
84.3 |
0.11 |
0.14 |
|||||||||
|
3 |
304 |
1181 |
87.3 |
0.11 |
0.14 |
|||||||||
|
4 |
294 |
1315 |
88.6 |
0.12 |
0.16 |
|||||||||
|
5 |
274 |
1449 |
87.0 |
0.13 |
0.17 |
|||||||||
|
6 |
245 |
1583 |
81.3 |
0.13 |
0.17 |
|||||||||
|
7 |
215 |
1718 |
75.2 |
0.14 |
0.18 |
|||||||||
4-68№3.55A、4A性能與選用件表
|
機號 № |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
橡膠墊 （4個） |
螺栓4個 （GB799－88） |
螺母4個 （GB6170-86） |
墊圈4個 （GB96-85） |
|||||||||
|
3.55 |
A |
2900 |
1 |
1608 |
2708 |
81.1 |
1.49 |
1.94 |
Y100L-2 |
3 |
13×90 |
M10×220 |
M10 |
10 |
|
2 |
1608 |
3092 |
85.3 |
1.62 |
2.11 |
|||||||||
|
3 |
1569 |
3477 |
88.1 |
1.72 |
2.24 |
|||||||||
|
4 |
1510 |
3861 |
89.4 |
1.81 |
2.35 |
|||||||||
|
5 |
1402 |
4245 |
87.8 |
1.88 |
2.44 |
|||||||||
|
6 |
1265 |
4629 |
82.5 |
1.97 |
2.56 |
|||||||||
|
7 |
1108 |
5013 |
76.7 |
2.01 |
2.41 |
|||||||||
|
3.55 |
A |
1450 |
1 |
40 |
1354 |
81.1 |
0.19 |
0.29 |
Y801-4 |
0.55 |
11×70 |
M8×160 |
M8 |
8 |
|
2 |
402 |
1546 |
85.3 |
0.20 |
0.30 |
|||||||||
|
3 |
392 |
1738 |
88.1 |
0.21 |
0.32 |
|||||||||
|
4 |
372 |
1930 |
89.4 |
0.22 |
0.33 |
|||||||||
|
5 |
353 |
2122 |
87.8 |
0.24 |
0.36 |
|||||||||
|
6 |
313 |
2315 |
82.5 |
0.24 |
0.36 |
|||||||||
|
7 |
274 |
2507 |
76.7 |
0.25 |
0.38 |
|||||||||
|
4 |
A |
2900 |
1 |
2069 |
3984 |
82.3 |
2.78 |
3.34 |
Y112M-2 |
4 |
13×90 |
M10×220 |
M10 |
10 |
|
2 |
2059 |
4534 |
86.2 |
3.01 |
3.61 |
|||||||||
|
3 |
2010 |
5083 |
88.9 |
3.19 |
3.83 |
|||||||||
|
4 |
1931 |
5633 |
90.0 |
3.36 |
4.03 |
|||||||||
|
5 |
1794 |
6182 |
88.6 |
3.48 |
4.18 |
|||||||||
|
6 |
1627 |
6732 |
83.6 |
3.64 |
4.37 |
|||||||||
|
7 |
1431 |
7281 |
78.2 |
3.70 |
4.44 |
|||||||||
|
4 |
A |
1450 |
1 |
519 |
1992 |
82.3 |
0.35 |
0.53 |
Y802-4 |
0.75 |
11×70 |
M8×160 |
M8 |
8 |
|
2 |
509 |
2267 |
86.2 |
0.37 |
0.56 |
|||||||||
|
3 |
500 |
2542 |
88.9 |
0.40 |
0.60 |
|||||||||
|
4 |
480 |
2816 |
90.0 |
0.42 |
0.63 |
|||||||||
|
5 |
451 |
3091 |
88.6 |
0.44 |
0.66 |
|||||||||
|
6 |
402 |
3366 |
83.6 |
0.45 |
0.65 |
|||||||||
|
7 |
353 |
3641 |
78.2 |
0.46 |
0.69 |
|||||||||
4-68№4.5A、5A性能與選用件表
|
機號 № |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
橡膠墊 （4個） |
螺栓4個 （GB799－88） |
螺母4個 （GB6170-86） |
墊圈4個 （GB96-85） |
|||||||||
|
4.5 |
A |
2900 |
1 |
2657 |
5790 |
83.3 |
5.13 |
5.90 |
Y132S2-2 |
7.5 |
13×90 |
M10×220 |
M10 |
10 |
|
2 |
2628 |
6573 |
87.0 |
5.51 |
6.34 |
|||||||||
|
3 |
2569 |
7355 |
89.5 |
5.86 |
6.74 |
|||||||||
|
4 |
2461 |
8137 |
90.5 |
6.15 |
7.07 |
|||||||||
|
5 |
2294 |
8920 |
89.2 |
6.37 |
7.33 |
|||||||||
|
6 |
2069 |
9702 |
84.5 |
6.60 |
7.59 |
|||||||||
|
7 |
1833 |
10485 |
79.4 |
6.72 |
7.73 |
|||||||||
|
4.5 |
A |
1450 |
1 |
666 |
2895 |
83.3 |
0.64 |
0.90 |
Y90S-4 |
1.1 |
11×70 |
M8×160 |
M8 |
8 |
|
2 |
657 |
3286 |
87.0 |
0.69 |
0.97 |
|||||||||
|
3 |
637 |
3678 |
89.5 |
0.73 |
1.02 |
|||||||||
|
4 |
617 |
4069 |
90.5 |
0.77 |
1.08 |
|||||||||
|
5 |
568 |
4460 |
89.2 |
0.79 |
1.11 |
|||||||||
|
6 |
519 |
4851 |
84.5 |
0.83 |
1.16 |
|||||||||
|
7 |
460 |
5242 |
79.4 |
0.85 |
1.19 |
|||||||||
|
5 |
A |
2900 |
1 |
3314 |
8050 |
84.2 |
8.80 |
10.12 |
Y160M2-2 |
15 |
16×100 |
M12×300 |
M12 |
12 |
|
2 |
3265 |
9123 |
87.6 |
9.44 |
10.86 |
|||||||||
|
3 |
3187 |
10197 |
90.0 |
10.03 |
11.53 |
|||||||||
|
4 |
3049 |
11270 |
91.0 |
10.49 |
12.06 |
|||||||||
|
5 |
2844 |
12343 |
89.8 |
10.86 |
12.49 |
|||||||||
|
6 |
2589 |
13416 |
85.3 |
11.31 |
13.01 |
|||||||||
|
7 |
2304 |
14490 |
80.5 |
11.52 |
13.25 |
|||||||||
|
5 |
A |
1450 |
1 |
823 |
4025 |
84.2 |
1.09 |
1.42 |
Y100L1-4 |
2.2 |
13×90 |
M10×220 |
M10 |
10 |
|
2 |
813 |
4562 |
87.6 |
1.18 |
1.53 |
|||||||||
|
3 |
794 |
5098 |
90.0 |
1.25 |
1.63 |
|||||||||
|
4 |
764 |
5635 |
91.0 |
1.32 |
1.72 |
|||||||||
|
5 |
715 |
6172 |
89.8 |
1.37 |
1.78 |
|||||||||
|
6 |
647 |
6708 |
85.3 |
1.41 |
1.83 |
|||||||||
|
7 |
578 |
7245 |
80.5 |
1.45 |
1.89 |
|||||||||
4-68№6.3D、8D性能與選用件表
|
機號 № |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 一套 （GB4323-84） |
螺栓 4個 （GB799－88） |
螺母 4個 （GB6170-86） |
墊圈 4個 （GB96-85） |
|||||||||
|
6.3 |
D |
1450 |
1 |
1323 |
8320 |
84.8 |
3.61 |
4.42 |
Y132S-4 |
5.5 |
TL6 |
M10×220 |
M10 |
10 |
|
2 |
1304 |
9393 |
88.1 |
3.86 |
4.73 |
|||||||||
|
3 |
1274 |
10467 |
90.5 |
4.09 |
5.01 |
|||||||||
|
4 |
1216 |
11540 |
91.4 |
4.26 |
5.22 |
|||||||||
|
5 |
1137 |
12614 |
90.2 |
4.42 |
5.41 |
|||||||||
|
6 |
1039 |
13687 |
85.9 |
4.60 |
5.63 |
|||||||||
|
7 |
921 |
14761 |
81.3 |
4.65 |
5.69 |
|||||||||
|
6.3 |
D |
960 |
1 |
578 |
5508 |
84.8 |
1.04 |
1.38 |
Y112M-6 |
2.2 |
TL6 |
M10×220 |
M10 |
10 |
|
2 |
568 |
6219 |
88.1 |
1.11 |
1.47 |
|||||||||
|
3 |
558 |
6930 |
90.5 |
1.19 |
1.58 |
|||||||||
|
4 |
529 |
7641 |
91.4 |
1.23 |
1.63 |
|||||||||
|
5 |
500 |
8351 |
90.2 |
1.29 |
1.71 |
|||||||||
|
6 |
451 |
9062 |
85.9 |
1.32 |
1.75 |
|||||||||
|
7 |
402 |
9773 |
81.3 |
1.34 |
1.78 |
|||||||||
|
8 |
D |
1450 |
1 |
2157 |
17585 |
85.7 |
12.29 |
14.4 |
Y180M-4 |
18.5 |
TL6 |
M12×300 |
M12 |
12 |
|
2 |
2118 |
19783 |
88.8 |
13.10 |
15.4 |
|||||||||
|
3 |
2059 |
21982 |
91.0 |
13.81 |
16.2 |
|||||||||
|
4 |
1971 |
24179 |
91.9 |
14.40 |
16.9 |
|||||||||
|
5 |
1843 |
26378 |
90.8 |
14.87 |
17.4 |
|||||||||
|
6 |
1676 |
28576 |
86.7 |
15.35 |
18.0 |
|||||||||
|
7 |
1500 |
30774 |
82.4 |
15.56 |
18.3 |
|||||||||
|
8 |
D |
960 |
1 |
941 |
11643 |
85.7 |
3.55 |
4.3 |
Y132M2-6 |
5.5 |
TL8 |
M10×220 |
M10 |
10 |
|
2 |
931 |
13098 |
88.8 |
3.82 |
4.7 |
|||||||||
|
3 |
902 |
14553 |
91.0 |
4.01 |
4.9 |
|||||||||
|
4 |
863 |
16009 |
91.9 |
4.17 |
5.1 |
|||||||||
|
5 |
804 |
17464 |
90.8 |
4.30 |
5.3 |
|||||||||
|
6 |
735 |
18919 |
86.7 |
4.46 |
5.5 |
|||||||||
|
7 |
657 |
20375 |
82.4 |
4.51 |
5.5 |
|||||||||
4-68№8D、10D性能與選用件表
|
機號 № |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 一套 （GB4323-84） |
螺栓 4個 （GB799－88） |
螺母 4個 （GB6170-86） |
墊圈 4個 （GB96-85） |
|||||||||
|
8 |
D |
730 |
1 |
549 |
8853 |
85.7 |
1.55 |
2.1 |
Y132M-8 |
3 |
TL8 |
M10×220 |
M10 |
10 |
|
2 |
539 |
9960 |
88.8 |
1.65 |
2.2 |
|||||||||
|
3 |
519 |
11067 |
91.0 |
1.76 |
2.3 |
|||||||||
|
4 |
500 |
12173 |
91.9 |
1.84 |
2.4 |
|||||||||
|
5 |
470 |
13280 |
90.8 |
1.91 |
2.5 |
|||||||||
|
6 |
421 |
14387 |
86.7 |
1.94 |
2.57 |
|||||||||
|
7 |
382 |
15403 |
82.4 |
2.00 |
2.7 |
|||||||||
|
10 |
D |
1450 |
1 |
3442 |
35420 |
87.6 |
38.6 |
45.3 |
Y250M-4 |
55 |
TL8 |
M20×500 |
M20 |
20 |
|
2 |
3363 |
39713 |
90.3 |
41.1 |
48.2 |
|||||||||
|
3 |
3265 |
44006 |
92.2 |
43.3 |
50.8 |
|||||||||
|
4 |
3108 |
48299 |
93.0 |
44.8 |
52.6 |
|||||||||
|
5 |
2922 |
52593 |
92.0 |
46.4 |
54.4 |
|||||||||
|
6 |
2687 |
56886 |
88.5 |
48.0 |
56.3 |
|||||||||
|
7 |
2422 |
61179 |
84.7 |
48.6 |
57.0 |
|||||||||
|
10 |
D |
960 |
1 |
1510 |
23450 |
87.6 |
11.2 |
13.1 |
Y200L1-6 |
18.5 |
TL8 |
M16×400 |
M16 |
16 |
|
2 |
1480 |
26293 |
90.3 |
12.0 |
14.1 |
|||||||||
|
3 |
1431 |
29135 |
92.2 |
12.6 |
14.8 |
|||||||||
|
4 |
1363 |
31978 |
93.0 |
13.0 |
15.3 |
|||||||||
|
5 |
1274 |
34820 |
92.0 |
13.4 |
15.7 |
|||||||||
|
6 |
1176 |
37662 |
88.5 |
13.9 |
16.3 |
|||||||||
|
7 |
1059 |
40505 |
84.7 |
14.1 |
16.5 |
|||||||||
|
10 |
D |
730 |
1 |
872 |
17832 |
87.6 |
4.9 |
5.8 |
Y160L-8 |
7.5 |
TL8 |
M12×300 |
M12 |
12 |
|
2 |
853 |
19993 |
90.3 |
5.2 |
6.1 |
|||||||||
|
3 |
823 |
22155 |
92.2 |
5.5 |
6.5 |
|||||||||
|
4 |
784 |
24316 |
93.0 |
5.7 |
6.7 |
|||||||||
|
5 |
735 |
26478 |
92.0 |
5.9 |
6.9 |
|||||||||
|
6 |
676 |
28639 |
88.5 |
6.1 |
7.1 |
|||||||||
|
7 |
617 |
30801 |
84.7 |
6.2 |
7.3 |
|||||||||
4-68№12.5D性能與選用件表
|
機號 № |
傳動 方式 |
轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
附件 |
||||
|
型號 |
功率 KW |
聯軸器 一套 （GB4323-84） |
螺栓 4個 （GB799－88） |
螺母 4個 （GB6170-86） |
墊圈 4個 （GB96-85） |
|||||||||
|
12.5 |
D |
960 |
1 |
2353 |
45800 |
87.6 |
34.20 |
40.13 |
Y280M-6 |
55 |
TL8 |
M20×500 |
M20 |
20 |
|
2 |
2304 |
51353 |
90.3 |
36.40 |
42.71 |
|||||||||
|
3 |
2235 |
56904 |
92.2 |
38.32 |
44.97 |
|||||||||
|
4 |
2128 |
62456 |
93.0 |
39.69 |
46.58 |
|||||||||
|
5 |
2000 |
68008 |
92.0 |
41.07 |
48.19 |
|||||||||
|
6 |
1833 |
73559 |
88.5 |
42.33 |
49.67 |
|||||||||
|
7 |
1657 |
79111 |
84.7 |
42.99 |
50.45 |
|||||||||
|
12.5 |
D |
730 |
1 |
1363 |
34828 |
87.6 |
15.05 |
17.66 |
Y225M-8 |
22 |
TL8 |
M16×400 |
M16 |
16 |
|
2 |
1333 |
39050 |
90.3 |
16.02 |
18.80 |
|||||||||
|
3 |
1294 |
43271 |
92.2 |
16.87 |
19.80 |
|||||||||
|
4 |
1235 |
47492 |
93.0 |
17.52 |
20.56 |
|||||||||
|
5 |
1157 |
51714 |
92.0 |
18.06 |
21.19 |
|||||||||
|
6 |
1059 |
55936 |
88.5 |
18.59 |
21.18 |
|||||||||
|
7 |
961 |
60157 |
84.7 |
18.96 |
22.25 |
|||||||||
4-68№6.3C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
2240 |
1 |
3159 |
12852 |
84.8 |
13.29 |
16.09 |
Y180M-2 |
22 |
B |
5 |
1800 |
48-B5-240 |
48-B5-185 |
ST0201×03 |
|
2 |
3108 |
14511 |
88.1 |
14.22 |
17.21 |
|||||||||
|
3 |
3030 |
16169 |
90.5 |
15.03 |
18.19 |
|||||||||
|
4 |
2893 |
17828 |
91.4 |
15.67 |
18.96 |
|||||||||
|
5 |
2706 |
1948 |
90.2 |
16.24 |
19.65 |
|||||||||
|
6 |
2490 |
21144 |
85.9 |
16.89 |
20.44 |
|||||||||
|
7 |
2196 |
22803 |
81.3 |
17.11 |
20.80 |
|||||||||
4-68№6.3C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
2000 |
1 |
2510 |
11476 |
84.8 |
9.43 |
11.42 |
Y160M2-2 |
15 |
B |
4 |
1800 |
48-B4-240 |
42-B4-170 |
ST0201×03 |
|
2 |
2481 |
12956 |
88.1 |
10.13 |
1227 |
|||||||||
|
3 |
2412 |
14437 |
90.5 |
10.69 |
12.94 |
|||||||||
|
4 |
2304 |
15917 |
91.4 |
11.15 |
13.49 |
|||||||||
|
5 |
2157 |
17398 |
90.2 |
11.56 |
14.00 |
|||||||||
|
6 |
1971 |
18879 |
85.9 |
12.03 |
14.56 |
|||||||||
|
7 |
1755 |
20359 |
81.3 |
12.21 |
14.78 |
|||||||||
|
1800 |
1 |
2040 |
10328 |
84.8 |
6.90 |
8.35 |
Y160M1-2 |
11 |
B |
3 |
1800 |
48-B23-240 |
42-B3-150 |
ST0201×03 |
|
2 |
2010 |
11660 |
88.1 |
7.39 |
8.94 |
|||||||||
|
3 |
1951 |
12993 |
90.5 |
7.78 |
9.42 |
|||||||||
|
4 |
1863 |
14325 |
91.4 |
8.11 |
9.82 |
|||||||||
|
5 |
1745 |
15658 |
90.2 |
8.41 |
10.19 |
|||||||||
|
6 |
1588 |
16991 |
85.9 |
8.73 |
10.56 |
|||||||||
|
7 |
1422 |
18324 |
81.3 |
8.90 |
10.77 |
|||||||||
|
1600 |
1 |
1608 |
9180 |
84.8 |
4.83 |
5.85 |
Y132S2-2 |
7.5 |
B |
2 |
1800 |
48-B2-240 |
38-B2-135 |
ST0201×02 |
|
2 |
1588 |
10365 |
88.1 |
5.19 |
6.28 |
|||||||||
|
3 |
1549 |
11550 |
90.5 |
5.49 |
6.65 |
|||||||||
|
4 |
1471 |
12734 |
91.4 |
5.69 |
6.89 |
|||||||||
|
5 |
1382 |
13918 |
90.2 |
5.92 |
7.17 |
|||||||||
|
6 |
1255 |
15103 |
85.9 |
6.13 |
7.42 |
|||||||||
|
7 |
1117 |
16287 |
81.3 |
6.22 |
7.53 |
|||||||||
|
1400 |
1 |
1235 |
8032 |
84.8 |
3.25 |
4.10 |
Y132S-4 |
5.5 |
B |
2 |
1800 |
48-B2-240 |
38-B2-240 |
ST0201×02 |
|
2 |
1216 |
9069 |
88.1 |
3.48 |
4.39 |
|||||||||
|
3 |
1186 |
10105 |
90.5 |
3.68 |
4.65 |
|||||||||
|
4 |
1127 |
11142 |
91.4 |
3.82 |
4.82 |
|||||||||
|
5 |
1059 |
12178 |
90.2 |
3.97 |
5.02 |
|||||||||
|
6 |
961 |
13215 |
85.9 |
4.11 |
5.19 |
|||||||||
|
7 |
863 |
14251 |
81.3 |
4.20 |
5.31 |
|||||||||
4-68№6.3C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
1250 |
1 |
980 |
7172 |
84.8 |
2.30 |
2.91 |
Y112M-4 |
4 |
B |
2 |
1800 |
48-B2-240 |
28-B2-212 |
ST0201×02 |
|
2 |
970 |
8098 |
88.1 |
2.48 |
3.13 |
|||||||||
|
3 |
941 |
9024 |
90.5 |
2.61 |
3.29 |
|||||||||
|
4 |
902 |
9949 |
91.4 |
2.73 |
3.44 |
|||||||||
|
5 |
843 |
10874 |
90.2 |
2.82 |
3.57 |
|||||||||
|
6 |
764 |
11799 |
85.9 |
2.92 |
3.69 |
|||||||||
|
7 |
686 |
12724 |
81.3 |
2.98 |
3.77 |
|||||||||
|
1120 |
1 |
784 |
6426 |
84.8 |
1.65 |
2.26 |
Y100L2-4 |
3 |
B |
2 |
1800 |
48-B2-240 |
28-B2-190 |
ST0201×02 |
|
2 |
774 |
255 |
88.1 |
1.77 |
2.42 |
|||||||||
|
3 |
755 |
8085 |
90.5 |
1.87 |
2.56 |
|||||||||
|
4 |
725 |
8913 |
91.4 |
1.97 |
2.69 |
|||||||||
|
5 |
676 |
9743 |
90.2 |
2.03 |
2.78 |
|||||||||
|
6 |
617 |
10572 |
85.9 |
2.11 |
2.88 |
|||||||||
|
7 |
549 |
11401 |
81.3 |
2.14 |
2.93 |
|||||||||
|
1000 |
1 |
627 |
5737 |
84.8 |
1.18 |
1.61 |
Y100L1-4 |
2.2 |
A |
2 |
1800 |
48-A2-240 |
28-A2-170 |
ST0201×02 |
|
2 |
617 |
6478 |
88.1 |
1.26 |
1.73 |
|||||||||
|
3 |
607 |
7218 |
90.5 |
1.35 |
1.84 |
|||||||||
|
4 |
578 |
7958 |
91.4 |
1.40 |
1.91 |
|||||||||
|
5 |
539 |
8699 |
90.2 |
1.44 |
1.97 |
|||||||||
|
6 |
490 |
9439 |
85.9 |
1.50 |
2.05 |
|||||||||
|
7 |
441 |
10179 |
81.3 |
1.53 |
2.09 |
|||||||||
|
900 |
1 |
509 |
5164 |
84.8 |
0.862 |
1.27 |
Y90L-4 |
1.5 |
A |
2 |
1800 |
48-A2-240 |
24-A2-150 |
ST0201×01 |
|
2 |
500 |
5830 |
88.1 |
0.919 |
1.35 |
|||||||||
|
3 |
490 |
6497 |
90.5 |
0.978 |
1.44 |
|||||||||
|
4 |
470 |
7163 |
91.4 |
1.02 |
1.40 |
|||||||||
|
5 |
441 |
7829 |
90.2 |
1.06 |
1.46 |
|||||||||
|
6 |
402 |
8496 |
85.9 |
1.10 |
1.51 |
|||||||||
|
7 |
353 |
9162 |
81.3 |
1.10 |
1.51 |
|||||||||
4-68№6.3C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
800 |
1 |
402 |
4590 |
84.8 |
0.60 |
0.89 |
Y90S-4 |
1.1 |
A |
2 |
1800 |
48-A2-240 |
24-A2-132 |
ST0201×01 |
|
2 |
392 |
5182 |
88.1 |
0.64 |
0.94 |
|||||||||
|
3 |
382 |
5775 |
90.5 |
0.68 |
1.00 |
|||||||||
|
4 |
372 |
6367 |
91.4 |
0.72 |
1.06 |
|||||||||
|
5 |
343 |
6959 |
90.2 |
0.74 |
1.08 |
|||||||||
|
6 |
313 |
7552 |
85.9 |
0.77 |
1.13 |
|||||||||
|
7 |
284 |
8144 |
81.3 |
0.79 |
1.17 |
|||||||||
4-68№8C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
1800 |
1 |
3314 |
21830 |
85.7 |
23.45 |
28.4 |
Y200L2-2 |
37 |
B |
7 |
3150 |
65-B7-320 |
60-B7-200 |
ST0201×04 |
|
2 |
3265 |
24559 |
88.8 |
25.08 |
30.4 |
|||||||||
|
3 |
3177 |
27288 |
91.0 |
26.46 |
32.0 |
|||||||||
|
4 |
3030 |
30016 |
91.9 |
27.48 |
33.3 |
|||||||||
|
5 |
2834 |
32745 |
90.8 |
28.38 |
34.4 |
|||||||||
|
6 |
2589 |
35474 |
86.7 |
29.42 |
35.61 |
|||||||||
|
7 |
2314 |
38202 |
82.4 |
29.80 |
36.1 |
|||||||||
|
1600 |
1 |
2618 |
19404 |
85.7 |
16.46 |
19.93 |
Y200L1-2 |
30 |
B |
5 |
3150 |
65-B5-320 |
55-B5-175 |
ST0201×04 |
|
2 |
2579 |
21830 |
88.8 |
17.61 |
21.3 |
|||||||||
|
3 |
2510 |
24256 |
91.0 |
18.58 |
22.5 |
|||||||||
|
4 |
2392 |
26681 |
91.9 |
19.29 |
23.4 |
|||||||||
|
5 |
2235 |
29108 |
90.8 |
19.90 |
24.1 |
|||||||||
|
6 |
2049 |
31532 |
86.7 |
20.70 |
25.1 |
|||||||||
|
7 |
1833 |
33958 |
82.4 |
20.98 |
25.4 |
|||||||||
4-68№8C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
1400 |
1 |
2009 |
16979 |
85.7 |
11.06 |
13.4 |
Y180M-4 |
18.5 |
B |
4 |
3150 |
65-B4-320 |
48-B4-320 |
ST0201×03 |
|
2 |
1970 |
19101 |
88.8 |
11.78 |
14.3 |
|||||||||
|
3 |
1921 |
21224 |
91.0 |
12.46 |
15.1 |
|||||||||
|
4 |
1833 |
23346 |
91.9 |
12.94 |
157.7 |
|||||||||
|
5 |
1715 |
25468 |
90.8 |
13.37 |
16.2 |
|||||||||
|
6 |
1568 |
27591 |
86.7 |
13.87 |
16.8 |
|||||||||
|
7 |
1401 |
29713 |
82.4 |
14.04 |
17.0 |
|||||||||
|
1250 |
1 |
1597 |
15159 |
85.7 |
7.85 |
9.5 |
Y160L-4 |
15 |
B |
3 |
2500 |
65-B3-320 |
42-B3-275 |
ST0201×03 |
|
2 |
1568 |
17054 |
88.8 |
8.42 |
10.1 |
|||||||||
|
3 |
1529 |
18949 |
91.0 |
8.85 |
10.7 |
|||||||||
|
4 |
1460 |
20844 |
91.9 |
9.20 |
11.1 |
|||||||||
|
5 |
1362 |
22739 |
90.8 |
9.48 |
11.5 |
|||||||||
|
6 |
1245 |
24634 |
86.7 |
9.83 |
11.9 |
|||||||||
|
7 |
1117 |
26528 |
82.4 |
9.99 |
12.1 |
|||||||||
|
1120 |
1 |
1284 |
13583 |
85.7 |
5.65 |
6.8 |
Y160M-4 |
11 |
B |
2 |
2500 |
65-B2-320 |
42-B2-250 |
ST0201×03 |
|
2 |
1264 |
15281 |
88.8 |
6.05 |
7.3 |
|||||||||
|
3 |
1225 |
16979 |
91.0 |
6.35 |
7.7 |
|||||||||
|
4 |
1176 |
18677 |
91.9 |
6.64 |
8.0 |
|||||||||
|
5 |
1098 |
20375 |
90.8 |
6.84 |
8.3 |
|||||||||
|
6 |
1000 |
22073 |
86.7 |
7.07 |
8.6 |
|||||||||
|
7 |
892 |
23770 |
82.4 |
7.15 |
8.7 |
|||||||||
|
1000 |
1 |
1019 |
12128 |
85.7 |
4.00 |
5.1 |
Y132M-4 |
7.5 |
B |
2 |
2000 |
65-B2-320 |
38-B2-225 |
ST0201×03 |
|
2 |
1009 |
13644 |
88.8 |
4.31 |
5.4 |
|||||||||
|
3 |
980 |
15160 |
91.0 |
4.54 |
5.7 |
|||||||||
|
4 |
931 |
16676 |
91.9 |
4.70 |
5.9 |
|||||||||
|
5 |
872 |
18192 |
90.8 |
4.86 |
6.1 |
|||||||||
|
6 |
794 |
19708 |
86.7 |
5.01 |
6.1 |
|||||||||
|
7 |
715 |
21224 |
82.4 |
5.12 |
6.2 |
|||||||||
4-68№8C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
900 |
1 |
833 |
10915 |
85.7 |
2.95 |
3.7 |
Y132S-4 |
5.5 |
B |
2 |
2000 |
65-B2-320 |
38-B2-200 |
ST0201×02 |
|
2 |
813 |
12279 |
88.8 |
3.13 |
4.0 |
|||||||||
|
3 |
794 |
13644 |
91.0 |
3.31 |
4.2 |
|||||||||
|
4 |
755 |
15008 |
91.9 |
3.42 |
4.1 |
|||||||||
|
5 |
706 |
16373 |
90.8 |
3.54 |
4.5 |
|||||||||
|
6 |
647 |
17738 |
86.7 |
3.68 |
4.7 |
|||||||||
|
7 |
578 |
19101 |
82.4 |
3.72 |
4.7 |
|||||||||
|
800 |
1 |
657 |
9702 |
85.7 |
2.07 |
2.6 |
Y112M-4 |
4 |
B |
2 |
2000 |
65-B2-320 |
28-B2-180 |
ST0201×02 |
|
2 |
637 |
10915 |
88.8 |
2.18 |
2.8 |
|||||||||
|
3 |
627 |
12128 |
91.0 |
2.32 |
2.9 |
|||||||||
|
4 |
598 |
13340 |
91.9 |
2.41 |
3.0 |
|||||||||
|
5 |
558 |
14554 |
90.8 |
2.49 |
3.1 |
|||||||||
|
6 |
509 |
15767 |
86.7 |
2.58 |
3.3 |
|||||||||
|
7 |
460 |
16979 |
82.4 |
2.64 |
3.3 |
|||||||||
|
710 |
1 |
519 |
8611 |
85.7 |
1.45 |
2.0 |
Y100L2-4 |
3 |
B |
2 |
2000 |
65-B2-320 |
28-B2-160 |
ST0201×02 |
|
2 |
509 |
9687 |
88.8 |
1.52 |
2.1 |
|||||||||
|
3 |
490 |
10763 |
91.0 |
1.61 |
2.2 |
|||||||||
|
4 |
470 |
11840 |
91.9 |
1.68 |
2.3 |
|||||||||
|
5 |
441 |
12916 |
90.8 |
174 |
2.4 |
|||||||||
|
6 |
402 |
13992 |
86.7 |
1.80 |
2.5 |
|||||||||
|
7 |
362 |
15069 |
82.4 |
1.84 |
2.5 |
|||||||||
|
630 |
1 |
402 |
7641 |
85.7 |
1.00 |
1.4 |
Y100L1-4 |
2.2 |
B |
2 |
2000 |
65-B2-320 |
28-B2-145 |
ST0201×02 |
|
2 |
402 |
8596 |
88.8 |
1.08 |
1.5 |
|||||||||
|
3 |
392 |
9551 |
91.0 |
1.14 |
1.6 |
|||||||||
|
4 |
372 |
10506 |
91.9 |
1.18 |
1.6 |
|||||||||
|
5 |
343 |
11461 |
90.8 |
1.20 |
1.6 |
|||||||||
|
6 |
313 |
12416 |
86.7 |
1.25 |
1.7 |
|||||||||
|
7 |
284 |
13371 |
82.4 |
1.28 |
1.7 |
|||||||||
4-68№10C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
1250 |
1 |
2558 |
30534 |
87.6 |
24.8 |
30.0 |
Y225S-4 |
37 |
C |
5 |
3150 |
65-C5-400 |
60-C5-355 |
ST0201×04 |
|
2 |
2499 |
34235 |
90.3 |
26.3 |
31.9 |
|||||||||
|
3 |
2421 |
37936 |
92.2 |
27.7 |
33.5 |
|||||||||
|
4 |
2313 |
41637 |
93.0 |
28.8 |
34.8 |
|||||||||
|
5 |
2166 |
45338 |
92.0 |
29.7 |
35.9 |
|||||||||
|
6 |
1989 |
49040 |
88.5 |
30.6 |
37.1 |
|||||||||
|
7 |
1793 |
52740 |
84.7 |
31.0 |
37.6 |
|||||||||
|
1120 |
1 |
2048 |
27358 |
87.6 |
17.8 |
21.5 |
Y200L-4 |
30 |
C |
4 |
2500 |
65-C4-400 |
55-C4-315 |
ST0201×04 |
|
2 |
2009 |
30674 |
90.3 |
19.0 |
23.0 |
|||||||||
|
3 |
1940 |
33990 |
92.2 |
19.9 |
24.1 |
|||||||||
|
4 |
1852 |
37307 |
93.0 |
20.6 |
25.0 |
|||||||||
|
5 |
1735 |
40623 |
92.0 |
21.3 |
25.8 |
|||||||||
|
6 |
1597 |
43939 |
88.5 |
22.0 |
26.7 |
|||||||||
|
7 |
1441 |
47256 |
84.7 |
22.3 |
27.0 |
|||||||||
|
1000 |
1 |
1637 |
24427 |
87.6 |
12.7 |
15.4 |
Y180L-4 |
22 |
C |
3 |
2500 |
65-C3-400 |
48-C3-280 |
ST0201×03 |
|
2 |
1597 |
27388 |
90.3 |
13.5 |
16.3 |
|||||||||
|
3 |
1548 |
30349 |
92.2 |
14.2 |
17.1 |
|||||||||
|
4 |
1480 |
33310 |
93.0 |
14.7 |
17.8 |
|||||||||
|
5 |
1382 |
36270 |
92.0 |
15.1 |
18.3 |
|||||||||
|
6 |
1274 |
39233 |
88.5 |
15.7 |
19.0 |
|||||||||
|
7 |
1147 |
42192 |
84.7 |
15.9 |
19.2 |
|||||||||
|
900 |
1 |
1323 |
24984 |
87.6 |
9.23 |
11.2 |
Y160L-4 |
15 |
B |
3 |
2500 |
65-B3-400 |
42-B3-250 |
ST0201×03 |
|
2 |
1294 |
24649 |
90.3 |
9.8 |
11.9 |
|||||||||
|
3 |
1254 |
27314 |
92.2 |
10.3 |
12.5 |
|||||||||
|
4 |
1196 |
29978 |
93.0 |
10.7 |
13.0 |
|||||||||
|
5 |
1127 |
32644 |
92.0 |
11.1 |
13.5 |
|||||||||
|
6 |
1029 |
35308 |
88.5 |
11.4 |
13.8 |
|||||||||
|
7 |
931 |
37974 |
84.7 |
11.6 |
14.0 |
|||||||||
4-68№10C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
800 |
1 |
1049 |
19541 |
87.6 |
6.50 |
7.87 |
Y160M-4 |
11 |
B |
2 |
2500 |
65-B2-400 |
42-B2-224 |
ST0201×03 |
|
2 |
1019 |
21910 |
90.3 |
6.87 |
8.31 |
|||||||||
|
3 |
990 |
24279 |
92.2 |
7.24 |
8.77 |
|||||||||
|
4 |
941 |
26648 |
93.0 |
7.49 |
9.07 |
|||||||||
|
5 |
882 |
29017 |
92.0 |
7.73 |
9.36 |
|||||||||
|
6 |
813 |
31385 |
88.5 |
8.02 |
9.70 |
|||||||||
|
7 |
735 |
33754 |
84.7 |
7.14 |
9.85 |
|||||||||
|
710 |
1 |
823 |
17343 |
87.6 |
4.53 |
5.72 |
Y132M-4 |
7.5 |
B |
2 |
2500 |
65-B2-400 |
38-B2-200 |
ST0201×02 |
|
2 |
804 |
19446 |
90.3 |
4.81 |
6.07 |
|||||||||
|
3 |
784 |
21548 |
92.2 |
5.09 |
6.16 |
|||||||||
|
4 |
745 |
23650 |
93.0 |
5.26 |
6.37 |
|||||||||
|
5 |
696 |
25752 |
92.0 |
5.41 |
6.55 |
|||||||||
|
6 |
647 |
27854 |
88.5 |
5.66 |
6.85 |
|||||||||
|
7 |
578 |
29956 |
84.7 |
5.68 |
6.88 |
|||||||||
|
630 |
1 |
647 |
15389 |
87.6 |
3.16 |
3.99 |
Y132S-4 |
5.5 |
B |
2 |
2500 |
65-B2-400 |
38-B2-180 |
ST0201×02 |
|
2 |
637 |
17254 |
90.3 |
3.38 |
4.27 |
|||||||||
|
3 |
617 |
19119 |
92.2 |
3.56 |
4.49 |
|||||||||
|
4 |
588 |
20985 |
93.0 |
3.69 |
4.66 |
|||||||||
|
5 |
549 |
22850 |
92.0 |
3.79 |
4.78 |
|||||||||
|
6 |
509 |
24716 |
88.5 |
3.95 |
5.00 |
|||||||||
|
7 |
460 |
26581 |
84.7 |
4.02 |
5.08 |
|||||||||
|
560 |
1 |
509 |
13679 |
87.6 |
2.21 |
2.79 |
Y112M-4 |
4 |
A |
2 |
2500 |
65-A2-400 |
28-A2-160 |
ST0201×02 |
|
2 |
500 |
15337 |
90.3 |
2.36 |
2.98 |
|||||||||
|
3 |
490 |
1695 |
92.2 |
2.51 |
3.17 |
|||||||||
|
4 |
460 |
18654 |
93.0 |
2.57 |
3.24 |
|||||||||
|
5 |
431 |
203111 |
92.0 |
2.65 |
3.34 |
|||||||||
|
6 |
402 |
21969 |
88.5 |
2.77 |
3.50 |
|||||||||
|
7 |
362 |
23627 |
84.7 |
2.81 |
3.37 |
|||||||||
4-68№10C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
500 |
1 |
411 |
12214 |
87.6 |
1.59 |
2.01 |
Y100M-4 |
3 |
A |
2 |
2500 |
65-A2-400 |
28-A2-150 |
ST0201×2 |
|
2 |
402 |
13694 |
90.3 |
1.69 |
2.14 |
|||||||||
|
3 |
392 |
15175 |
92.2 |
1.78 |
2.26 |
|||||||||
|
4 |
372 |
166555 |
93.0 |
1.85 |
2.34 |
|||||||||
|
5 |
343 |
18135 |
92.0 |
1.87 |
2.37 |
|||||||||
|
6 |
313 |
19616 |
88.5 |
1.96 |
2.44 |
|||||||||
|
7 |
284 |
21096 |
84.7 |
1.97 |
2.48 |
|||||||||
4-68№12.5C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
1120 |
1 |
3206 |
53434 |
87.6 |
54.32 |
65.76 |
Y280S-4 |
75 |
D |
6 |
4000 |
75-D6-500 |
75-D6-400 |
ST0201×05 |
|
2 |
3138 |
59912 |
90.3 |
57.82 |
69.99 |
|||||||||
|
3 |
3040 |
66388 |
92.2 |
60.79 |
73.59 |
|||||||||
|
4 |
2902 |
72865 |
93.0 |
63.16 |
76.45 |
Y280M-4 |
90 |
|||||||
|
5 |
2716 |
79342 |
92.0 |
65.06 |
78.75 |
|||||||||
|
6 |
2500 |
85819 |
88.5 |
67.34 |
81.51 |
|||||||||
|
7 |
2255 |
92296 |
84.7 |
68.25 |
82.62 |
|||||||||
|
1000 |
1 |
2559 |
47710 |
87.6 |
38.71 |
46.86 |
Y250M-4 |
55 |
C |
8 |
4000 |
75-C8-480 |
65-C8-340 |
ST0201×05 |
|
2 |
2500 |
53492 |
90.3 |
41.14 |
49.80 |
|||||||||
|
3 |
2422 |
59276 |
92.2 |
43.25 |
52.35 |
|||||||||
|
4 |
2314 |
65058 |
93.0 |
44.96 |
54.43 |
|||||||||
|
5 |
2167 |
70841 |
92.0 |
46.34 |
56.10 |
Y280S-4 |
75 |
75-C8-340 |
||||||
|
6 |
1990 |
76624 |
88.5 |
47.86 |
57.94 |
|||||||||
|
7 |
1794 |
82407 |
84.7 |
48.49 |
58.70 |
|||||||||
4-68№12.5C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
900 |
1 |
2069 |
42938 |
87.6 |
28.17 |
34.10 |
Y280S-6 |
45 |
C |
6 |
4000 |
75-C6-480 |
75-C6-460 |
ST0201×05 |
|
2 |
2030 |
48144 |
90.3 |
30.06 |
36.38 |
|||||||||
|
3 |
1961 |
53348 |
92.2 |
31.51 |
38.15 |
|||||||||
|
4 |
1873 |
58552 |
93.0 |
32.75 |
39.64 |
|||||||||
|
5 |
1755 |
63758 |
92.0 |
33.78 |
40.90 |
|||||||||
|
6 |
1618 |
68962 |
88.5 |
35.01 |
42.39 |
|||||||||
|
7 |
1451 |
74166 |
84.7 |
35.29 |
42.72 |
|||||||||
|
800 |
1 |
1637 |
38168 |
87.6 |
19.82 |
23.99 |
Y225M-6 |
30 |
C |
4 |
4000 |
75-C4-480 |
60-C4-410 |
ST0201×04 |
|
2 |
1598 |
42794 |
90.3 |
21.04 |
25.47 |
|||||||||
|
3 |
1549 |
47420 |
92.2 |
22.13 |
26.79 |
|||||||||
|
4 |
1480 |
52046 |
93.0 |
23.01 |
27.06 |
|||||||||
|
5 |
1382 |
56673 |
92.0 |
23.65 |
28.63 |
|||||||||
|
6 |
1274 |
61300 |
88.5 |
24.52 |
29.68 |
|||||||||
|
7 |
1147 |
65926 |
84.7 |
24.80 |
30.02 |
|||||||||
|
710 |
1 |
1284 |
33874 |
87.6 |
13.80 |
16.70 |
Y200L2-6 |
22 |
C |
3 |
4000 |
75-C3-480 |
55-C3-360 |
ST0201×04 |
|
2 |
1265 |
37980 |
90.3 |
14.78 |
17.89 |
|||||||||
|
3 |
1225 |
42086 |
92.2 |
15.54 |
18.81 |
|||||||||
|
4 |
1167 |
46191 |
93.0 |
16.10 |
19.48 |
|||||||||
|
5 |
1088 |
50297 |
92.0 |
16.50 |
20.01 |
|||||||||
|
6 |
1000 |
54403 |
88.5 |
17.07 |
20.67 |
|||||||||
|
7 |
902 |
58509 |
84.7 |
17.31 |
20.95 |
|||||||||
|
630 |
1 |
1010 |
30057 |
87.6 |
9.62 |
11.75 |
Y180L-6 |
15 |
C |
2 |
4000 |
75-C2-480 |
48-C2-320 |
ST0201×03 |
|
2 |
990 |
33700 |
90.3 |
10.27 |
12.43 |
|||||||||
|
3 |
961 |
37344 |
92.2 |
10.81 |
13.09 |
|||||||||
|
4 |
912 |
40987 |
93.0 |
11.16 |
13.51 |
|||||||||
|
5 |
863 |
44630 |
92.0 |
11.62 |
14.07 |
|||||||||
|
6 |
794 |
48273 |
88.5 |
12.03 |
14.57 |
|||||||||
|
7 |
706 |
51917 |
84.7 |
12.02 |
? |
|||||||||
4-68№12.5C性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
560 |
1 |
804 |
26717 |
87.6 |
6.81 |
8.24 |
Y160L-6 |
11 |
C |
2 |
3550 |
75-C2-480 |
42-C2-290 |
ST0201×03 |
|
2 |
784 |
29956 |
90.3 |
7.23 |
8.75 |
|||||||||
|
3 |
755 |
33194 |
92.2 |
7.55 |
9.14 |
|||||||||
|
4 |
725 |
36433 |
93.0 |
7.89 |
9.56 |
|||||||||
|
5 |
676 |
39671 |
92.0 |
8.10 |
9.81 |
|||||||||
|
6 |
627 |
42910 |
88.5 |
8.45 |
10.23 |
|||||||||
|
7 |
558 |
46148 |
84.7 |
8.46 |
10.24 |
|||||||||
|
500 |
1 |
637 |
23855 |
87.6 |
4.82 |
6.60 |
Y160M-6 |
7.5 |
C |
2 |
3550 |
75-C2-480 |
42-C2-255 |
ST0201×03 |
|
2 |
627 |
26746 |
90.3 |
5.16 |
6.25 |
|||||||||
|
3 |
08 |
29638 |
92.2 |
5.43 |
6.57 |
|||||||||
|
4 |
578 |
3259 |
93.0 |
5.62 |
6.80 |
|||||||||
|
5 |
539 |
35421 |
92.0 |
5.77 |
6.98 |
|||||||||
|
6 |
500 |
38312 |
88.5 |
6.01 |
7.28 |
|||||||||
|
7 |
451 |
41204 |
84.7 |
6.09 |
7.38 |
|||||||||
|
450 |
1 |
519 |
21469 |
87.6 |
3.54 |
4.47 |
Y132M2-6 |
5.5 |
C |
2 |
3550 |
75-C2-480 |
38-C2-230 |
ST0201×02 |
|
2 |
509 |
24071 |
90.3 |
3.77 |
4.76 |
|||||||||
|
3 |
490 |
266674 |
92.2 |
3.94 |
4.98 |
|||||||||
|
4 |
470 |
29276 |
93.0 |
4.11 |
5.19 |
|||||||||
|
5 |
441 |
31879 |
92.0 |
4.25 |
5.37 |
|||||||||
|
6 |
402 |
34481 |
88.5 |
4.35 |
5.49 |
|||||||||
|
7 |
362 |
37083 |
84.7 |
4.41 |
5.57 |
|||||||||
|
400 |
1 |
11 |
19084 |
87.6 |
2.49 |
3.14 |
Y132M1-6 |
4 |
C |
2 |
3550 |
75-C2-480 |
38-C2-205 |
ST0201×02 |
|
2 |
402 |
21397 |
90.3 |
2.65 |
3.34 |
|||||||||
|
3 |
392 |
23710 |
92.2 |
2.80 |
3.54 |
|||||||||
|
4 |
372 |
26023 |
93.0 |
2.90 |
3.66 |
|||||||||
|
5 |
343 |
28337 |
92.0 |
2.94 |
3.71 |
|||||||||
|
6 |
313 |
30650 |
88.5 |
3.02 |
3.81 |
|||||||||
|
7 |
284 |
32963 |
84.7 |
3.07 |
3.88 |
|||||||||
4-68№16B性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
960 |
1 |
3863 |
96052 |
87.6 |
118 |
142 |
Y355M2-6 |
200 |
E |
6 |
5000 |
150-E6-640 |
90-E6-600 |
ST0201×06 |
|
2 |
3775 |
107694 |
90.3 |
125 |
151 |
|||||||||
|
3 |
3658 |
119337 |
92.2 |
132 |
160 |
|||||||||
|
4 |
3491 |
130980 |
93.0 |
137 |
165 |
|||||||||
|
5 |
3275 |
1426323 |
92.0 |
141 |
171 |
|||||||||
|
6 |
3010 |
154265 |
88.5 |
146 |
176 |
|||||||||
|
7 |
2716 |
165908 |
84.7 |
148 |
179 |
|||||||||
|
800 |
1 |
2687 |
80043 |
87.6 |
68 |
83 |
Y315M1-6 |
90 |
E |
4 |
5000 |
150-E4-640 |
80-E4-530 |
ST0201×06 |
|
2 |
2628 |
89745 |
90.3 |
73 |
88 |
|||||||||
|
3 |
2540 |
99448 |
92.2 |
76 |
92 |
|||||||||
|
4 |
2422 |
109150 |
93.0 |
79 |
96 |
Y315M2-6 |
110 |
|||||||
|
5 |
2275 |
118852 |
92.0 |
82 |
99 |
|||||||||
|
6 |
2088 |
128554 |
88.5 |
84 |
102 |
|||||||||
|
7 |
1882 |
138257 |
84.7 |
85 |
103 |
|||||||||
|
710 |
1 |
2118 |
71038 |
87.6 |
48 |
58 |
Y315S-6 |
75 |
D |
5 |
5000 |
150-D5-640 |
80-D5-470 |
ST0201×06 |
|
2 |
2069 |
7949 |
90.3 |
51 |
61 |
|||||||||
|
3 |
2000 |
88260 |
92.2 |
53 |
64 |
|||||||||
|
4 |
1912 |
96871 |
93.0 |
55 |
67 |
|||||||||
|
5 |
1794 |
105481 |
92.0 |
57 |
69 |
|||||||||
|
6 |
1647 |
114092 |
88.5 |
59 |
71 |
|||||||||
|
7 |
1480 |
122703 |
84.7 |
60 |
72 |
|||||||||
|
630 |
1 |
1667 |
63034 |
87.6 |
33 |
40 |
Y280M-6 |
55 |
D |
3 |
5000 |
150-D3-640 |
75-D3-420 |
ST0201×05 |
|
2 |
1627 |
70675 |
90.3 |
35 |
43 |
|||||||||
|
3 |
1578 |
78315 |
92.2 |
37 |
45 |
|||||||||
|
4 |
1500 |
85956 |
93.0 |
39 |
47 |
|||||||||
|
5 |
1412 |
93596 |
92.0 |
40 |
48 |
|||||||||
|
6 |
1294 |
101237 |
88.5 |
41 |
50 |
|||||||||
|
7 |
1167 |
108877 |
84.7 |
42 |
50 |
|||||||||
4-68№16B性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
560 |
1 |
1314 |
56030 |
87.6 |
23.3 |
28.3 |
Y250M-6 |
37 |
C |
5 |
5000 |
150-C5-640 |
65-C5-375 |
ST0201×05 |
|
2 |
1284 |
62822 |
90.3 |
24.8 |
30.0 |
|||||||||
|
3 |
1245 |
69613 |
92.2 |
26.1 |
31.6 |
|||||||||
|
4 |
1186 |
76405 |
93.0 |
27.1 |
32.8 |
|||||||||
|
5 |
1117 |
83197 |
92.0 |
28.1 |
34.0 |
|||||||||
|
6 |
1019 |
89988 |
88.5 |
28.8 |
34.9 |
|||||||||
|
7 |
921 |
96780 |
84.7 |
29.3 |
35.4 |
|||||||||
|
500 |
1 |
1049 |
50027 |
87.6 |
16.6 |
20.1 |
Y225M-6 |
30 |
C |
4 |
4000 |
150-C4-640 |
60-C4-330 |
ST0201×04 |
|
2 |
1029 |
56091 |
90.3 |
17.8 |
21.5 |
|||||||||
|
3 |
990 |
62155 |
92.2 |
18.5 |
22.4 |
|||||||||
|
4 |
951 |
68219 |
93.0 |
19.4 |
23.5 |
|||||||||
|
5 |
892 |
74283 |
92.0 |
20.0 |
24.2 |
|||||||||
|
6 |
813 |
80346 |
88.5 |
20.5 |
24.8 |
|||||||||
|
7 |
735 |
86410 |
84.7 |
20.8 |
25.2 |
|||||||||
|
450 |
1 |
853 |
45024 |
87.6 |
12.2 |
14.7 |
Y200L1-6 |
18.5 |
C |
3 |
4000 |
150-C3-640 |
55-C3-300 |
ST0201×04 |
|
2 |
833 |
50482 |
90.3 |
12.9 |
15.7 |
|||||||||
|
3 |
804 |
55939 |
92.2 |
13.5 |
16.4 |
|||||||||
|
4 |
764 |
61397 |
93.0 |
14.0 |
17.0 |
|||||||||
|
5 |
715 |
66854 |
92.0 |
14.4 |
17.5 |
|||||||||
|
6 |
657 |
72312 |
88.5 |
14.9 |
18.0 |
|||||||||
|
7 |
598 |
77769 |
84.7 |
15.3 |
18.5 |
|||||||||
|
400 |
1 |
666 |
40022 |
87.6 |
8.50 |
10.2 |
Y180L-6 |
15 |
B |
4 |
4000 |
150-B4-640 |
48-B4-270 |
ST0201×03 |
|
2 |
657 |
44873 |
90.3 |
9.07 |
11.0 |
|||||||||
|
3 |
637 |
49724 |
92.2 |
9.55 |
11.6 |
|||||||||
|
4 |
608 |
54575 |
93.0 |
9.91 |
12.0 |
|||||||||
|
5 |
568 |
59426 |
92.0 |
10.2 |
12.4 |
|||||||||
|
6 |
519 |
64277 |
88.5 |
10.5 |
12.7 |
|||||||||
|
7 |
470 |
69128 |
84.7 |
10.7 |
12.9 |
|||||||||
4-68№16B性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
355 |
1 |
529 |
35519 |
87.6 |
5.96 |
7.22 |
Y160L-6 |
11 |
B |
3 |
4000 |
150-B3-640 |
42-B3-240 |
ST0201×03 |
|
2 |
519 |
39825 |
90.3 |
6.37 |
7.71 |
|||||||||
|
3 |
500 |
44130 |
92.2 |
6.65 |
8.05 |
|||||||||
|
4 |
480 |
48435 |
93.0 |
6.95 |
8.41 |
|||||||||
|
5 |
451 |
52741 |
92.0 |
7.18 |
8.69 |
|||||||||
|
6 |
411 |
57046 |
88.5 |
7.37 |
8.92 |
|||||||||
|
7 |
372 |
61351 |
84.7 |
7.50 |
9.07 |
|||||||||
|
315 |
1 |
411 |
31517 |
87.6 |
4.12 |
5.2 |
Y160M-6 |
7.5 |
B |
3 |
4000 |
150-B3-640 |
42-B3-215 |
ST0201×03 |
|
2 |
402 |
35337 |
90.3 |
4.38 |
5.5 |
|||||||||
|
3 |
392 |
39158 |
92.2 |
4.63 |
5.8 |
|||||||||
|
4 |
372 |
42978 |
93.0 |
4.78 |
6.0 |
|||||||||
|
5 |
353 |
4678 |
92.0 |
4.99 |
6.3 |
|||||||||
|
6 |
323 |
50618 |
88.5 |
5.14 |
6.49 |
|||||||||
|
7 |
294 |
54439 |
84.7 |
5.25 |
6.62 |
|||||||||
4-68№20B性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
710 |
1 |
3304 |
138747 |
87.6 |
145 |
176 |
Y355M-8 |
220 |
E |
7 |
6300 |
150-E7-800 |
100-E7-790 |
ST0201×06 |
|
2 |
3226 |
155565 |
90.3 |
154 |
187 |
|||||||||
|
3 |
3128 |
172383 |
92.2 |
162 |
197 |
|||||||||
|
4 |
2981 |
189200 |
93.0 |
168 |
204 |
|||||||||
|
5 |
2794 |
206018 |
92.0 |
174 |
210 |
|||||||||
|
6 |
2569 |
222836 |
88.5 |
180 |
217 |
|||||||||
|
7 |
2324 |
239654 |
84.7 |
183 |
221 |
|||||||||
4-68№20B性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
630 |
1 |
2598 |
123113 |
87.6 |
101 |
123 |
Y335M2-8 |
160 |
E |
6 |
6300 |
150-E6-800 |
100-E6-690 |
ST0201×06 |
|
2 |
2540 |
138036 |
90.3 |
108 |
131 |
|||||||||
|
3 |
2461 |
152959 |
92.2 |
113 |
137 |
|||||||||
|
4 |
2353 |
167882 |
93.0 |
118 |
143 |
|||||||||
|
5 |
2206 |
182805 |
92.0 |
122 |
147 |
|||||||||
|
6 |
2030 |
197728 |
88.5 |
126 |
151 |
|||||||||
|
7 |
1824 |
212650 |
84.7 |
127 |
154 |
|||||||||
|
560 |
1 |
2059 |
109434 |
87.6 |
71.4 |
86.5 |
Y315M3-8 |
110 |
D |
6 |
6300 |
150-D6-800 |
80-D6-610 |
ST0201×06 |
|
2 |
2010 |
122699 |
90.3 |
75.9 |
91.8 |
|||||||||
|
3 |
1951 |
135964 |
92.2 |
79.9 |
96.7 |
|||||||||
|
4 |
1853 |
149228 |
93.0 |
82.6 |
100 |
|||||||||
|
5 |
1745 |
162493 |
92.0 |
85.6 |
104 |
|||||||||
|
6 |
1598 |
175758 |
88.5 |
88.2 |
107 |
|||||||||
|
7 |
1441 |
189023 |
84.7 |
89.3 |
108 |
|||||||||
|
500 |
1 |
1637 |
97709 |
87.6 |
50.7 |
61.4 |
Y315M2-8 |
75 |
D |
4 |
6300 |
150-D4-800 |
80-D4-550 |
ST0201×06 |
|
2 |
1598 |
109553 |
90.3 |
53.8 |
65.2 |
|||||||||
|
3 |
1549 |
121396 |
92.2 |
56.7 |
68.6 |
|||||||||
|
4 |
1480 |
133240 |
93.0 |
58.9 |
71.3 |
|||||||||
|
5 |
1392 |
145083 |
92.0 |
61.0 |
73.8 |
|||||||||
|
6 |
1274 |
156927 |
88.5 |
62.8 |
76.0 |
|||||||||
|
7 |
1147 |
168770 |
84.7 |
63.5 |
76.9 |
|||||||||
|
450 |
1 |
1323 |
87938 |
87.6 |
36.9 |
44.7 |
Y315S-8 |
55 |
D |
4 |
5600 |
150-D4-800 |
80-D4-500 |
ST0201×06 |
|
2 |
1294 |
98597 |
90.3 |
39.3 |
47.5 |
|||||||||
|
3 |
1255 |
109257 |
92.2 |
41.3 |
50.0 |
|||||||||
|
4 |
1196 |
119916 |
93.0 |
42.8 |
51.9 |
|||||||||
|
5 |
1127 |
130575 |
92.0 |
44.4 |
53.8 |
|||||||||
|
6 |
1029 |
141234 |
88.5 |
45.6 |
55.2 |
|||||||||
|
7 |
931 |
151893 |
84.7 |
46.4 |
56.2 |
|||||||||
4-68№20B性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
400 |
1 |
1049 |
78467 |
87.6 |
26.0 |
31.5 |
Y280M-8 |
45 |
D |
3 |
5000 |
150-D3-800 |
75-D3-440 |
ST0201×05 |
|
2 |
1029 |
87642 |
90.3 |
27.8 |
33.6 |
|||||||||
|
3 |
990 |
97117 |
92.2 |
29.0 |
35.1 |
|||||||||
|
4 |
951 |
106592 |
93.0 |
30.3 |
36.7 |
|||||||||
|
5 |
892 |
116067 |
92.0 |
31.3 |
37.8 |
|||||||||
|
6 |
813 |
125541 |
88.5 |
32.1 |
38.8 |
|||||||||
|
7 |
735 |
135016 |
84.7 |
32.6 |
39.4 |
|||||||||
|
355 |
1 |
823 |
69373 |
87.6 |
18.1 |
21.9 |
Y250M-8 |
30 |
B |
7 |
5000 |
150-B7-800 |
65-B7-390 |
ST0201×05 |
|
2 |
804 |
77782 |
90.3 |
19.2 |
23.3 |
|||||||||
|
3 |
784 |
86191 |
92.2 |
20.4 |
24.7 |
|||||||||
|
4 |
745 |
94600 |
93.0 |
21.1 |
25.5 |
|||||||||
|
5 |
696 |
103009 |
92.0 |
21.6 |
26.2 |
|||||||||
|
6 |
647 |
111418 |
88.5 |
22.6 |
27.4 |
|||||||||
|
7 |
578 |
119827 |
84.7 |
22.7 |
27.5 |
|||||||||
|
315 |
1 |
647 |
61557 |
87.6 |
12.6 |
15.3 |
Y225M-8 |
22 |
B |
6 |
5000 |
150-B6-800 |
60-B6-345 |
ST0201×04 |
|
2 |
637 |
69018 |
90.3 |
13.5 |
16.4 |
|||||||||
|
3 |
617 |
76480 |
92.2 |
14.2 |
17.2 |
|||||||||
|
4 |
588 |
83941 |
93.0 |
14.7 |
17.9 |
|||||||||
|
5 |
549 |
91402 |
92.0 |
15.2 |
18.3 |
|||||||||
|
6 |
509 |
98864 |
88.5 |
15.8 |
19.2 |
|||||||||
|
7 |
460 |
106325 |
84.7 |
16.1 |
19.5 |
|||||||||
|
280 |
1 |
509 |
54717 |
87.6 |
8.85 |
10.70 |
Y200L-8 |
15 |
B |
5 |
5000 |
150-B5-800 |
55-B5-310 |
ST0201×04 |
|
2 |
500 |
61349 |
90.3 |
9.44 |
11.42 |
|||||||||
|
3 |
490 |
67982 |
92.2 |
10.04 |
12.15 |
|||||||||
|
4 |
460 |
74614 |
93.0 |
10.27 |
12.43 |
|||||||||
|
5 |
431 |
81247 |
92.0 |
10.58 |
12.81 |
|||||||||
|
6 |
402 |
87879 |
88.5 |
11.09 |
13.42 |
|||||||||
|
7 |
362 |
94511 |
84.7 |
11.24 |
13.61 |
|||||||||
4-68№20B性能與選用件表
|
主軸轉速 r/min |
序 號 |
全壓 Pa |
流量 m3/h |
內效 率% |
內功 率KW |
所需 功率 KW |
電動機 |
三角帶 |
主軸帶輪 |
電機帶輪 |
電機導軌部 |
|||
|
型號 |
功率 KW |
型號 |
根數 |
內周長mm |
||||||||||
|
250 |
1 |
411 |
48855 |
87.6 |
6.38 |
7.72 |
Y180L-8 |
11 |
B |
4 |
5000 |
150-B4-800 |
48-B4-275 |
ST0201×03 |
|
2 |
402 |
54776 |
90.3 |
6.77 |
8.20 |
|||||||||
|
3 |
392 |
60698 |
92.2 |
7.17 |
8.68 |
|||||||||
|
4 |
372 |
66620 |
93.0 |
7.41 |
8.97 |
|||||||||
|
5 |
343 |
72542 |
92.0 |
7.52 |
9.10 |
|||||||||
|
6 |
323 |
78463 |
88.5 |
7.97 |
9.65 |
|||||||||
|
7 |
284 |
84385 |
84.7 |
7.87 |
9.52 |
|||||||||
?
聯系人：陳經理
全國400熱線電話：400-670-7798
電 話：0533-6060097
郵 箱：zbxinhuafan@163.com sales@xhblower.com
地 址： 周村區南郊鎮（原高塘鎮）工業園
xhblower
